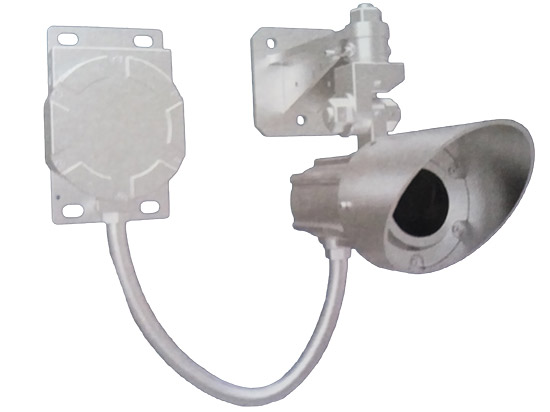

產品介紹

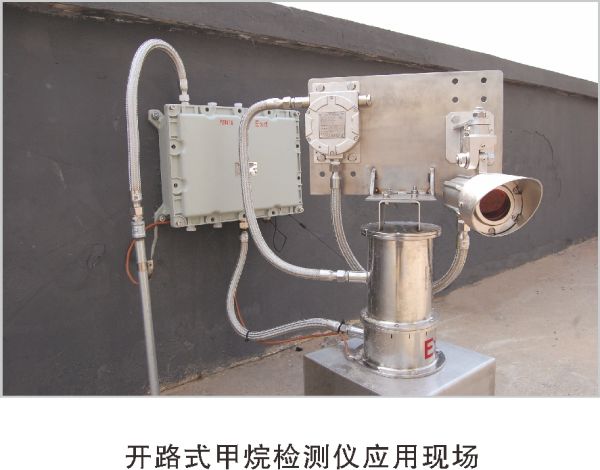

    LTLMB-30型開路式激光甲烷檢測儀是高精度隔爆型智能監控儀表，利用氣體對特定波長的激光具有吸收作用的原理而設計的高精密檢測儀器。本系統通過檢測激光光強被吸收的強弱來判斷被檢測光路直線上有無氣體泄漏。本系統可在有潛在危險的環境中工作，只需要較少的數量即可實現大面積區域的連續檢查。本系統無易損件，具備自檢功能，可快速準確的完成氣體泄漏的檢測，廣泛應用于石油、石化行業中的平臺、處理和存儲區域、泵裝置、閥門及管道法蘭等。

技術參數

    1、工作溫度：（-30~60）℃

    2、相對濕度：≤98%

    3、工作壓力： 68kPa~115kPa

    4、貯存溫度：（-40～60）℃

    5、工作電壓：（12~24） VDC

    6、功耗：＜2W（常溫測試）

    7、輸出信號：RS485（Modbus 9600， 8， 1， n）

    8、輸出分辨率： 1ppm·m

    9、響應時間：≤60s

    10、測試距離： 1~30m

    11、測量范圍：（0~1000000） ppm·m

    12、防爆標志：ExibIIBT4 Gb

工作原理

    開路式激光甲烷檢測儀是基于光譜吸收原理，對特征氣體濃度進行實時在線監測的儀器設備。通過單片機控制電路對激光器進行電流調制，控制激光器發出所需波長的激光，激光穿過氣體監測區域后，到達反射面并被反射回激光探測器，若激光穿過的氣體區域中存在被檢測的特征氣體，激光將與該氣體作用并被吸收，特征氣體濃度越高，吸收量越大，激光探測器將監測到激光強度的變化并反饋至單片機控制電路進行處理，最終由信號輸出電路將濃度結果傳輸出去。
