概述

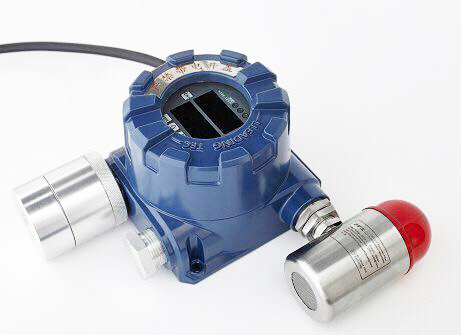

    TLTMD-005型激光甲烷點式檢測儀是基于本公司國際領先的光電器件技術，利用大分子氣體對特定波長的激光具有吸收作用的原理而設計的高精密儀器。本產品通過檢測激光光強被吸收的強弱，判斷被測試環境中大分子氣體的有無及其濃度，并對此信號進行采集、處理，產品可對氣體濃度進行連續監測。

技術參數

    工作溫度：-30~40℃

    相對濕度：≤98%

    壓力：80kPa~116kPa

    貯存溫度：-40~60℃

    工作電源：24VDC（12~32）VDC，250mA

    功耗：＜6W（@24V 常溫）   ＜8W （@24V 全溫區）

    防爆標志：ExdⅡCT6 Gb

    防護等級：IP65

    輸出信號：模擬信號： 4-20mA，線性 ；數字信號：ModBus RTU 協議

    顯示及數據輸出格式：每通道四位 7 段 LED 顯示

    輸出分辨率： 1 mol/mol

    響應時間 T90：10≤T≤15 S

    測量范圍：0~50000ppm 或0~100%LEL

工作原理

    激光甲烷點式檢測儀采用紅外吸收分光度量原理，使用半導體激光進行甲烷氣體濃度測量，特定波長的激光對甲烷有一定的吸收作用。激光甲烷傳感器中發射出激光束，并將發射的激光束進行反射，如果傳感器內含有甲烷氣體，反射的激光束將發生衰減，通過對發射的激光束與接收的激光束進行對比，計算出甲烷氣體的濃度。
