用途及特點

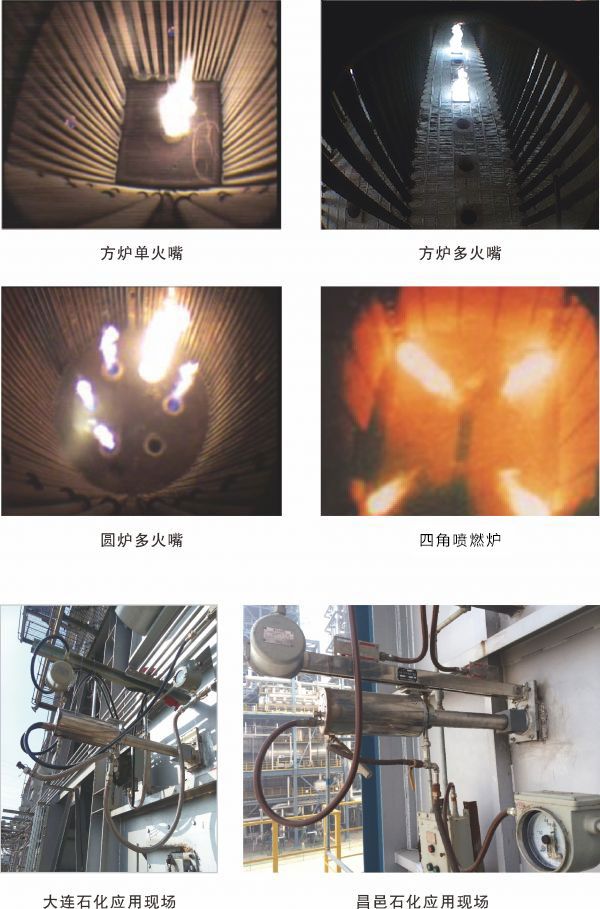

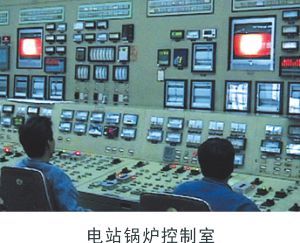

    HJY-Ⅲ型內窺式火焰電視監視儀是一種監視全爐膛火焰燃燒狀態的彩色工業電視系統，可使操作者在控制室內的監視屏幕上看到爐膛內火焰的真實圖像。本儀器具有如下特點：

    1、鏡頭由耐高溫材料制成，不怕燒損。

    2、在鏡管中有光欄，可調進入攝像機靶面上光的強弱，便于人眼觀察。

    3、鏡管末端有調焦功能，可使點火和正常運行時的圖象分別達到清晰程度。

    4、攝像機保護系統采用了先進的技術，運行可靠，壽命長，不用維修。

    5、整個輸像系統可上下擺角100，能將點火和正常運行時的圖像中心調至與監視器的中心重合，使觀察效果達到較佳。

    6、輸像系統具有周向擺角功能，擺角范圍為±1350（±1350相當2700加上視角900等于3600）可看到爐內的任何部位。

    7、系統具有退出功能，便于維護工作。

    本裝置體積小，重量輕，運行可靠，安裝維護方便，能確保鍋爐在點火及正常運行突然出現異常情況時給操作者提供真實可靠的圖像，是鍋爐安全、經濟運行不可缺少的監視儀器。

    本儀器適用于燃煤、燃油、燃?xì)忮仩t及各種直接燃燒燃料的其它窯爐的火焰監視，或物料監測。

技術參數

    1、觀察視場范圍900

    2、保護罩工作環境溫度-100C～+700C

    3、潛望管工作環境溫度：鏡管前200mm允許溫度≤11000C 200～400mm  允許溫度≤8000C   400mm到前法蘭處≤4000C

    4、儀器需用壓縮空氣：

   （1）壓力≥0.3MPa

   （2）流量≥0.3m3/min

   （3）溫度≤400C  塵埃粒徑≤3μm  含油量每立方米≤10mg或壓力＞2kpa   流量＞10m3/min潔凈氣體

    5、工作電源：交流220V  50HZ  400VA

    6、整機毛重量：50kg   凈重：35kg
